实验室装修设计流程
方法/步骤1:
实验室技术咨询
1、结合国内外实验室的历史、现状及发展趋势,专业化的设计理念;
2、各类实验室(恒温恒湿和生物安全)相关环境评估分析;
3、各类实验室功能需求分析、仪器设备配套、装修材料要求;
4、各类实验室施工工艺方法、人体工程学原理知识、可持续发展方案。
方法/步骤2:

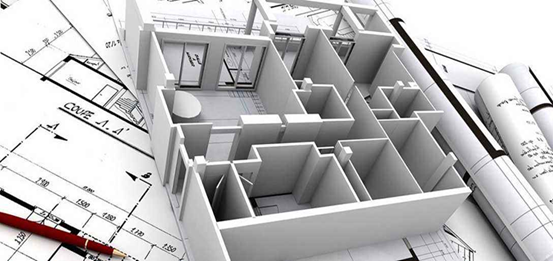

实验室初步设计
1、勘察现场、了解现场环境特点;
2、领悟客户的想法与要求,消化并加以分析;
3、有针对性地收集相关资料:包括相应的仪器设备、实验室操作流程等;
4、确定设计风格,规划整体平面布局,与客户交流;
5、确定平面方案后进行整体的设计,彩色效果图绘制、备注说明、文字方案、工程预算等。
方法/步骤3:
实验室施工方案
1、确定整体设计方案;
2、对现场细部考察,了解客户对材料品牌或其他方面的特殊要求;
3、深化图纸:包括设计说明、文字方案、工程预算、平面图、立面图、部面图、色彩效果图、
关键部位大样图、给排水、电气、暖通等体与细节等达到按图施工的标准;
4、确定方案后,输出全套施工图纸。
方法/步骤4:
实验室项目实施
1、施工方案确认交底,组建项目部,进行施工前人、财、物的各项准备工作;
2、严格根据施工工艺、施工进度计划施工,确保施工质量及进度,隐蔽工程要监理方验收合格后,进入下一道工序施工。
3、加强客户沟通,对项目变及时调整;
4、及时上报竣工资料,做好工程交接工作。

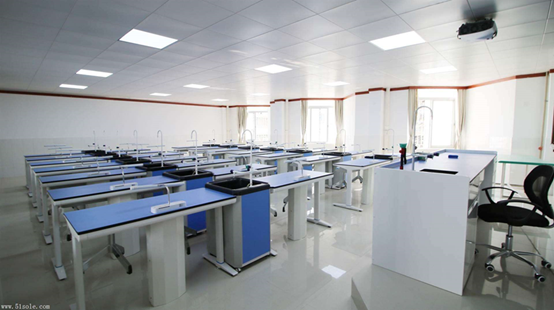

实验室装修方案
方法/步骤1:
合理设计实验室电路
1.中国电压标准,交流三相五线制电源380V,50HZ,(红色A、绿色B、黄色C、黑色0、双色保护地)。
交流单相三线制电源220V,50HZ,(红色火、黑色0、双色保护地)。 2.合理设计实验室电气,布
置线路电线采用铜芯BVR、BV,电线直径、开关大小按照用电容量计算。
3.较大负荷用电器单独设回路,并设计相应自动保护开关。
4.贵重仪器、精密仪器电源,设计交流稳压装置或设隔离电源,以确保仪器安全可靠运行。
5.全部插座,用电器外壳都要良好接地,确保人身安全。
6.合理设计空调、照明。合理设计电加热装置,达到安全可靠使用目的 。
方法/步骤2:
合理设计实验室水路
1.上水管采用DG15PP材料、PVC材料、开泰管等,水压不小于2.5兆帕,下水采用管DG50 PP材料、
PVC、最小坡度不小于5度,下水设U形反水弯,上下水管路材料不宜采用金属。铺设到室外管道另议。
2.试验产生的有毒有害液体,要设计二次蓄水装置,待消毒净化达到排放标准后,再排放。
3.试验室下水管路应设计独立回路,不宜与卫生间等其它下水道连通。
方法/步骤3:

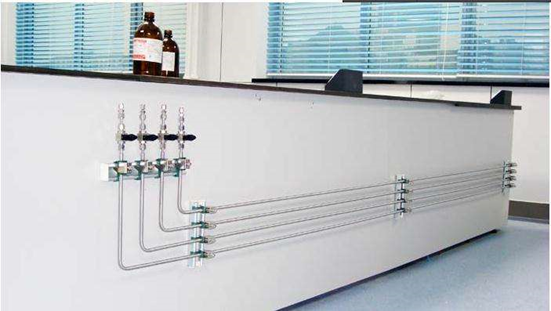

合理设计实验室气路
1.为确保安全,实验用各种气体,有条件应远离工作点设计具有防爆性能的房间作为气体室存放,
否则需设置带有全自动报警功能的气瓶安全柜存放。
2.试验产生有毒有害气体应设计负压排气系统,确保有毒有害气体不在室内泄露。
3.按照房间大小比例设计相应数量带逆风阀的换气扇,使空气流通顺畅,保持清洁。
4.每个房间都要设计带有过滤装置的通气孔,如果是带有室内走廊的房间也可在门窗上设百叶窗,
尺寸按照排气量比例关系计算。
方法/步骤4:
合理设计实验室排风
1.排风系统工程是实验室建设的关键,通风柜的效果好坏主要在于排风系统设计。
2.排风管的材料首选为FRP无机树脂材料,也可用PVC材料或PP材料风管内壁应制做粗糙面,可减少风流噪声,
采用圆形或巨型均可,直径250—500mm,按照排风量要求确定尺寸。
3.FRP防腐风机种类确定:
(1)轴流风机、单台通风柜,单原子吸收罩较小风量采用。
(2)斜流风机、双台通风柜,双原子吸收罩,略大风量采用。
(3)离心风机、多台通风柜或需要排风量较大时采用。
(4)屋顶风机(同上)均可选择。
4.防腐风机应安装在室外屋顶,出风口设防雨、鸟罩,还需减振器、逆风阀、消音器、。
5.如果实验室是空调房间安装通风柜,应合理设计补风装置,以避免浪费能源。
