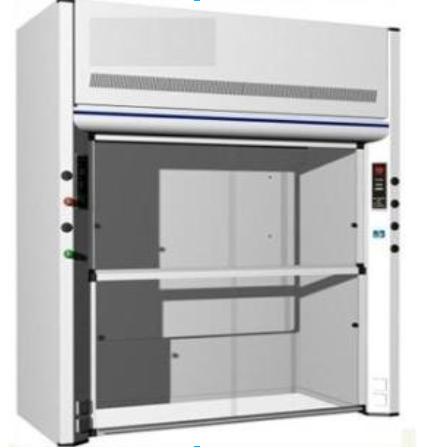

实验室内的气流控制主要是指通风柜、通风罩、原子吸收罩等常见的实验室家具设备,以及整个实验室的室压控制。为了确保实验室通风柜前试验者的安全,各国对进入通风柜的表面风速有明确的规定。
通常要求通风柜风速严格控制在0.5m/s上下。如果通风柜的风速太小,通风柜内的气体很可能会溢出。如果通风柜的风速太大,会在柜内产生紊流,也会导致柜内气体溢出。经过近40年的发展,实验室控制系统已经从开始的定风量系统发展成为常用的自适应控制系统。
1.定风量控制(CVA)
出现在20世纪40年代,无论实验室通风柜调整窗户开度如何,风量始终保持在一定程度。该方法的优点是控制简单,但缺陷也很显见。通风柜的风速会随着窗户位置的调整而不断变化,安全性能差,能耗惊人。
2.双稳态控制(2-state)
当我们逐渐意识到固定风量系统在可靠性和能耗方面的缺陷时,双稳态控制应运而生。该控制系统只有两种情况:高风量和低风量。其典型应用是在夜间或实验室内无操作人员时,将系统减少为低风量运行。它可以在一定程度上节约能源和消耗,但与固定风量系统一样,其抵抗外部干扰的能力仍然很差,室内压力在工作条件转换过程中波动较大。
3.变风量控制(VAV)
进入20世纪80年代后,随着控制技术的不断进步,出现了更合理的实验室气流控制措施,即变风量控制。变风量控制是通过改变实验室通风柜调节门的开度或通风柜的风速来调节系统的送风量,以确保无论调节窗的开度如何,通风柜的风速始终能够准确控制为0.5m/s。系统适应性强,在保证安全的情况下可节能降耗,但对阀门的控制精度和反应速度要求较高。
4.自适应控制(UBC)
20世纪末,自适应控制系统是在VAV系统的基础上,通过在实验室通风柜和生物安全柜上安装探测器,监测通风柜或生物安全柜前是否有人活动,当有人操作时,保持面部风速稳定为0.5m/s,为了保证操作人员的安全,如果通风柜前无人操作,则将进口风速降到0.3m/s。在使用VAV系统的基础上,选择这种控制方法,再次大大节能降耗。
